整流桥堆的测量方法其实很简单,下面整流桥专家就来给大家分享一下。

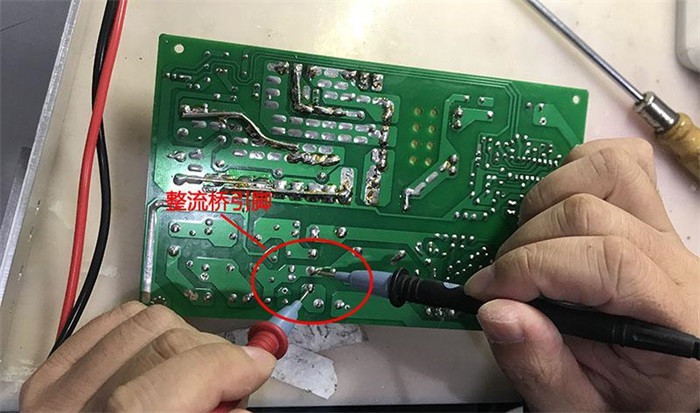

整流桥堆的测量方法可以用万用表来进行测量。

测量方法:

正常情况下,全桥两交流输入端(~)的正反电阻无限大+-输入端的正反电阻值无限大,反电阻值(红笔连接+,黑笔连接-端)约20K。

假设用数字万能表(二极管)档来检查,红笔连接-',黑表笔连接+'0.8接两个~都为0.4左右,红笔接+',黑笔连接其他3脚必须无限大。否则,否则就是损坏的整流。

整流全桥由四个二极管构成,所以有四个引出脚：两个二极管负极的连接点是全桥直流输出端的正极,两个二极管正极的连接点是全桥直流输出端的负极。

半桥由两个二极管组成,有三个引出脚。正半桥两侧的管脚为两个二极管的正极,即交流输入端；中间管脚为两个二极管的负极,即直流输出端的正极。负半桥两侧管脚上两个二极管的负极,即交流输入端；中间管脚是两个二极管的正极,即直流输出端的负极。

本篇文章就到这了,希望能让您对整流桥堆的测量方法更加了解,关注,了解更多整流桥堆相关知识。
